专利基本信息
| 专利名称 | 一种嵌入式二维码识别装置 |
| 专利类型 | 中国实用新型专利 |
| 专利号 | ZL202221876818.6 |
| 专利权人（证载） | 成都纳宝科技有限公司 |
| 发明人 | 肖轩 |
| 申请日 | 2022-07-18 |
| 授权公告日 | 2023-03-07 |
| 授权公告号 | CN218585328U |
| 证书号 | 18572845 |

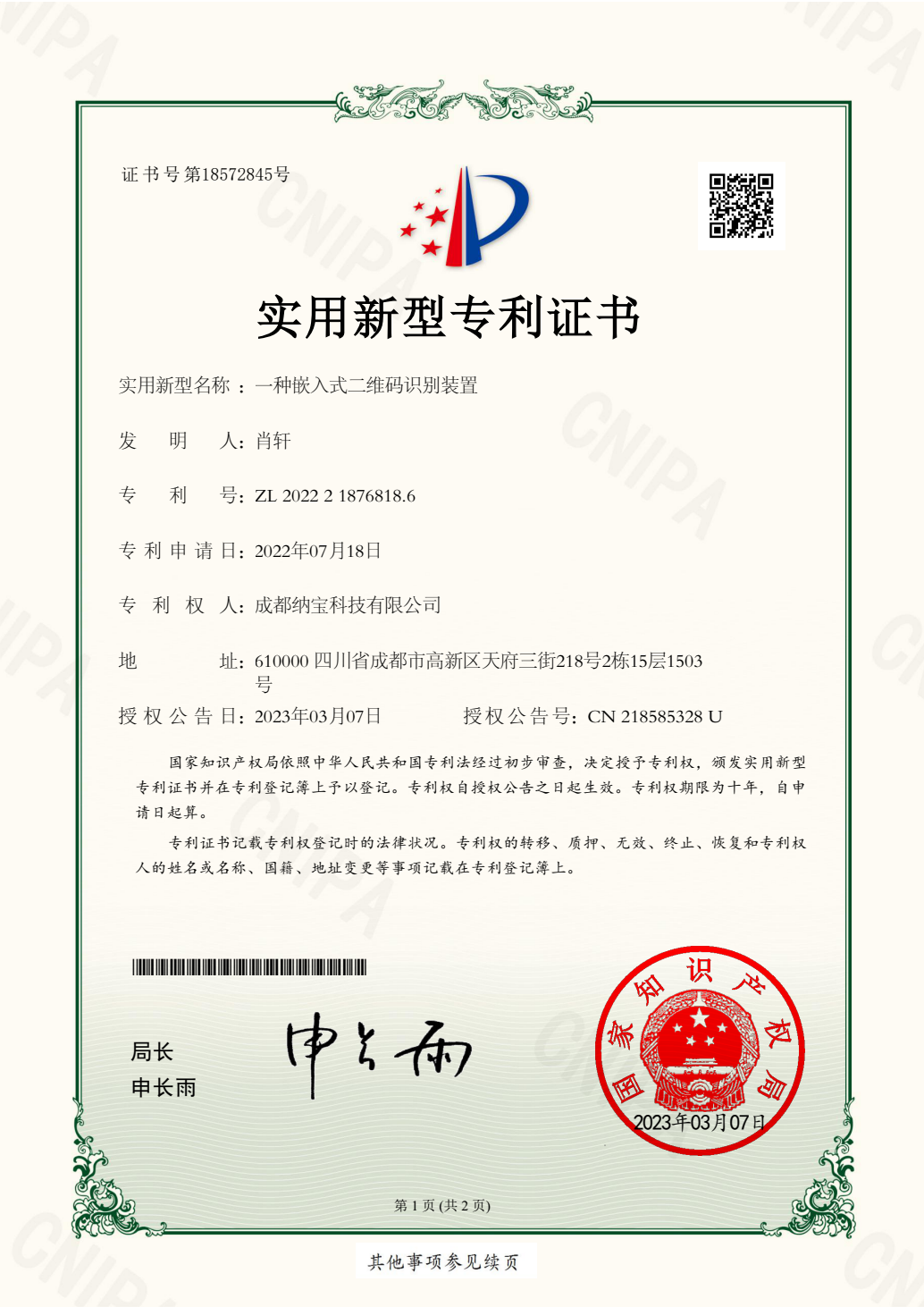

《一种嵌入式二维码识别装置》实用新型专利证书（正面）
方案关注的问题
手机距离扫码窗口过近或过远、环境光线不足，都可能使用户反复调整。纳宝科技这项实用新型围绕嵌入式二维码识别装置，组合图像采集、距离提醒、夜间感应和结果反馈部件，改善扫码操作中的引导条件。
结构组成与工作方式
权利要求1给出与微处理器相连的整体模块。权利要求2明确摄像头与二维码扫描模块的连接，权利要求4设置灯带和光线传感器，便于环境较暗时提示扫描区域。权利要求7以触控显示屏和语音播报器呈现结果。
权利要求8的距离提醒装置由红外测距传感器、模数转换器、蜂鸣器和LED灯组成。按照说明书的流程，设备将测得距离与预设可扫码区域比较，超出范围时以声光提醒用户调整。权利要求9中的微型气泵、气管和气嘴则用于吹除保护透明罩表面的灰尘或轻微污渍。
从权利要求理解技术要点
权利要求4节选：“所述夜间感应模块包括灯带、光线传感器”。
灯带与光线传感器共同服务于扫描区域的可见性。距离提醒解决放置位置问题，图像采集负责获取二维码，两者在扫码过程中承担不同任务。
应用场景与设计参考
这项方案以扫码支付终端为主要说明场景，可为固定窗口的操作提示、环境适应和维护设计提供参考。其价值在于提示用户把码放到合适位置并及时获得反馈；专利授权本身不证明支付业务资质、平台接入情况或某一成功率。
专利文献与查询入口
可按授权公告号CN218585328U或专利号ZL202221876818.6查询对应文献。Google Patents提供中国实用新型文献展示，不表示取得国际专利授权。
