专利基本信息
| 专利名称 | 带有促销二维码并防止恶意盗扫的易拉罐 |
| 专利类型 | 中国实用新型专利 |
| 专利号 | ZL201721137945.3 |
| 专利权人（证载） | 成都纳宝科技有限公司 |
| 发明人 | 肖轩 |
| 申请日 | 2017-09-06 |
| 授权公告日 | 2018-04-03 |
| 授权公告号 | CN207174266U |
| 证书号 | 7156498 |

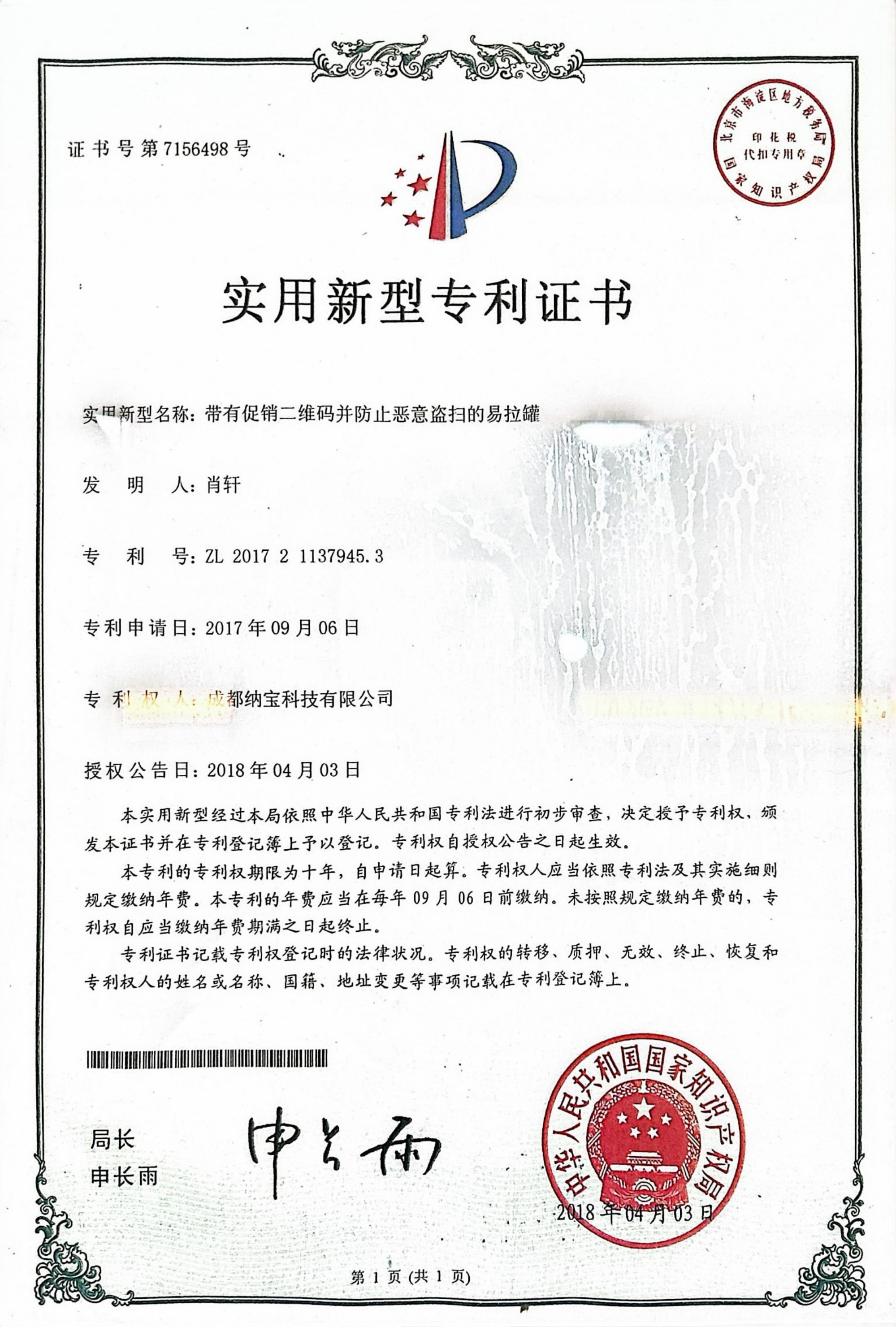

《带有促销二维码并防止恶意盗扫的易拉罐》实用新型专利证书
方案关注的问题
易拉罐上的促销码若在开罐前就能被看见，兑奖入口便可能提前暴露。纳宝科技这项实用新型从罐盖结构入手，把二维码安排在非镂空拉环靠近盖体的一侧，并用限位结构约束拉环转动，使扫码入口随拉环开启而显露。
结构组成与工作方式
权利要求1将非镂空拉环、扣手部、U型弯折槽、内凹部及限位铆钉组合在一起。二维码印在扣手部内侧的凹入位置；未拉起时由拉环遮蔽，拉起后消费者才能看到码面。内凹设计为码面留出保护空间，减少与盖体摩擦的机会。
另一处关键是限位铆钉与U型弯折槽配合。它约束拉环旋转，服务于码面保护和开罐方向稳定。权利要求2补充定位销安装方式，权利要求3补充外侧扫码提示，分别解决固定和引导问题。
从权利要求理解技术要点
权利要求1节选：“将二维码图像（3）印制在内凹部中”。
这段限定说明二维码所处的位置。解读这项方案时，应同时看内凹码面、非镂空拉环和防旋转结构，不能把所有拉环二维码都归为同一种结构。
应用场景与设计参考
在罐装饮品的开启后兑奖设计中，包装需要同时回答码如何隐藏、怎样显露、如何保持可读三个问题。这项专利提供了相互配合的结构思路。活动规则、奖项配置及后台核销属于另外的业务环节，包装结构本身不代替这些环节。
专利文献与查询入口
可按授权公告号CN207174266U或专利号ZL201721137945.3查询对应文献。Google Patents提供中国实用新型文献展示，不表示取得国际专利授权。
