专利基本信息
| 专利名称 | 溯源拍照检测平台 |
| 专利类型 | 中国实用新型专利 |
| 专利号 | ZL202223037252.0 |
| 专利权人（证载） | 成都纳宝科技有限公司 |
| 发明人 | 肖轩 |
| 申请日 | 2022-11-15 |
| 授权公告日 | 2023-10-27 |
| 授权公告号 | CN219915393U |
| 证书号 | 19903862 |

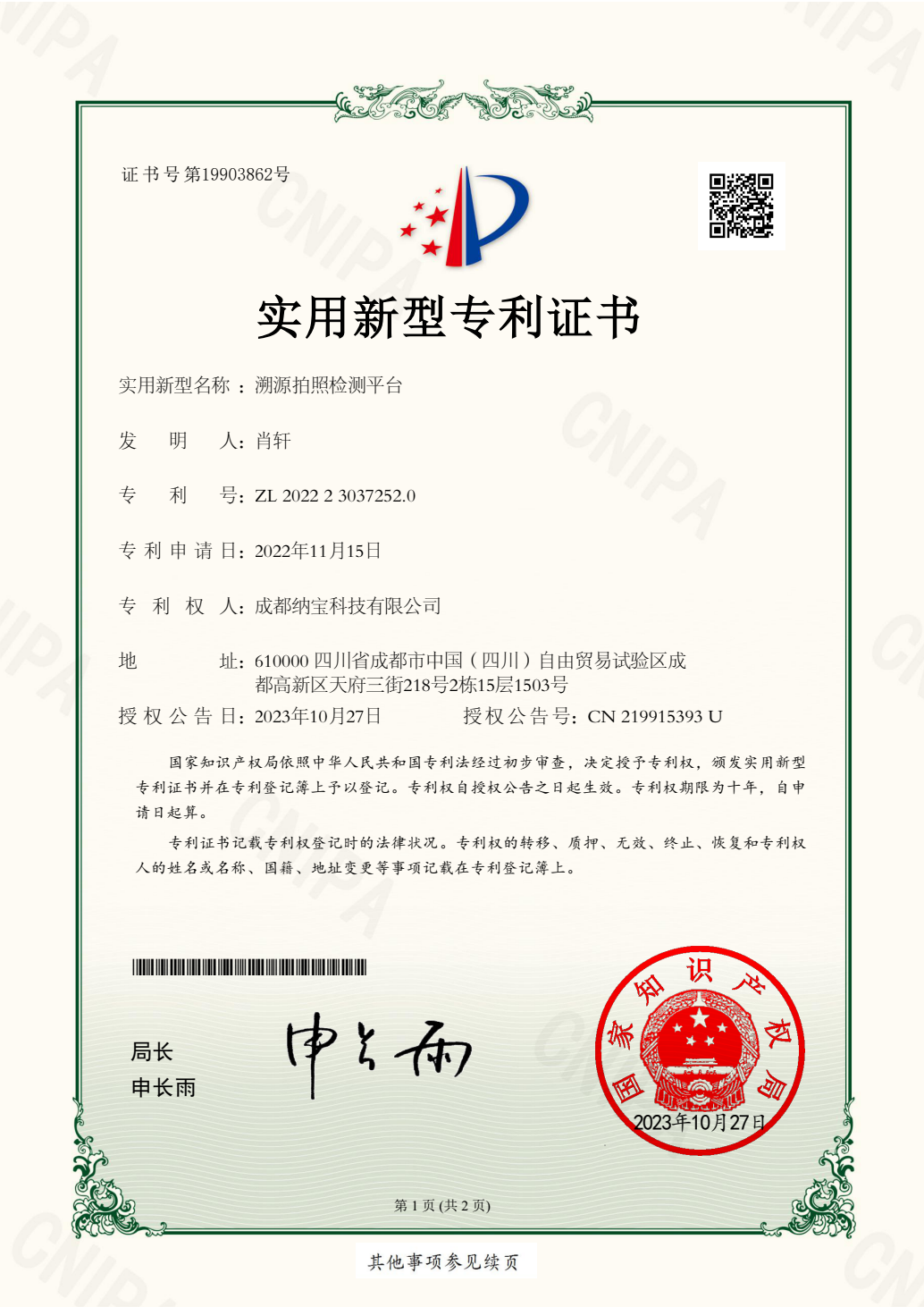

《溯源拍照检测平台》实用新型专利证书（正面）
方案关注的问题
连续送入的物品需要有序进入拍照位置，并在检测后及时离开。纳宝科技的溯源拍照检测平台实用新型，把传送、斜槽、移动板和摄像头组合起来，针对人工投递以及前后物品相互干扰的问题提出结构方案。
结构组成与工作方式
权利要求1围绕安装座、安装槽、电动推杆、移动板、摄像头、转动罩及两处斜槽规定位置关系。说明书描述物品由第二传送机构送入，经第二斜槽进入拍照位置；摄像头完成拍照后，电动推杆带动移动板动作，使物品进入第一斜槽并送出。
进一步的结构见权利要求2—7：传送带与电机组织进料和出料；第二斜槽处的可转动挡板随物品通过后复位；导向杆与移动块约束移动板的运动方向。转动罩配铰链和支撑杆，安装槽两端设置翻转板，为摄像头及内部部件维护提供入口。
从权利要求理解技术要点
权利要求1节选：“所述摄像头(12)设置于所述通孔(9)的正上方”。
该位置关系把拍照方向与物品所在工位对应起来。结合移动板和斜槽，可以理解物品进入、拍照、离开的空间安排。
应用场景与设计参考
在需要逐件拍照的检测工位中，这项方案提供了物品流转与相机布置的参考。设备名称中的溯源不能单独证明已经具备某种追溯数据库或识别算法；文章的技术重点是投递、拍照和出料结构。实际节拍与识别准确率取决于具体对象和配置，不在本文给出未经验证的数值。
专利文献与查询入口
可按授权公告号CN219915393U或专利号ZL202223037252.0查询对应文献。Google Patents提供中国实用新型文献展示，不表示取得国际专利授权。
